다축적용 콘크리트 전주 내부진단 장비

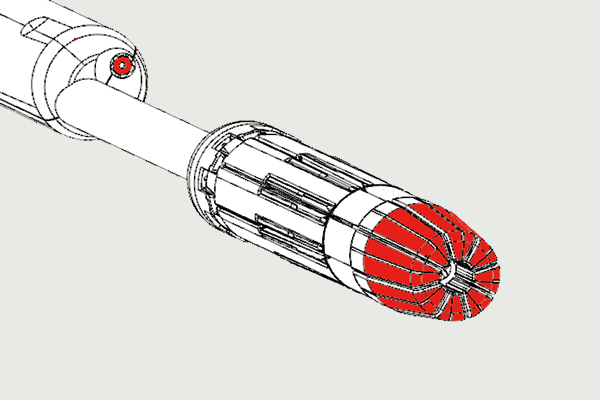

센서부 소형화를 통한 작업능률 향상 및 장비파손 예방

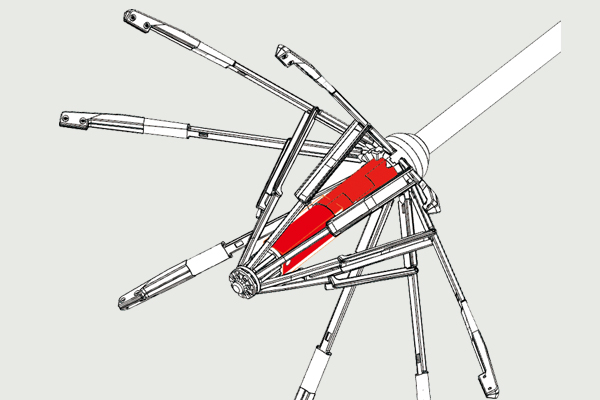

Linear-Actuator 적용으로 센서 펼침/접힘 전동화를 통한 작업 능률 향상

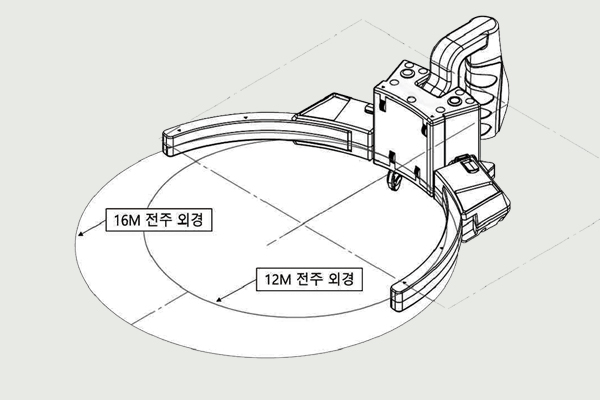

12M, 16M 전주외경 대응가능한 Sensor-arm 가동범위 확보

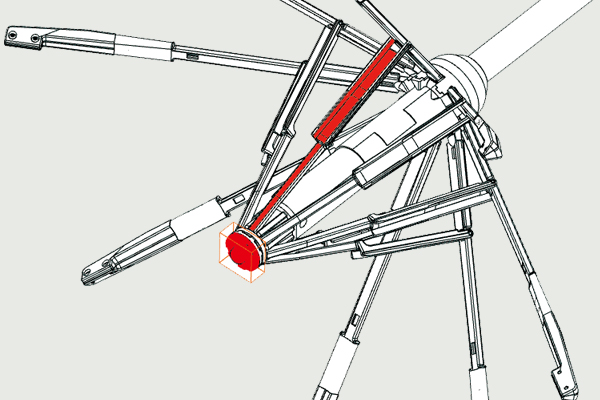

장비의 걸림, 고장 발생시 강제회수 가능한 구조로 설계

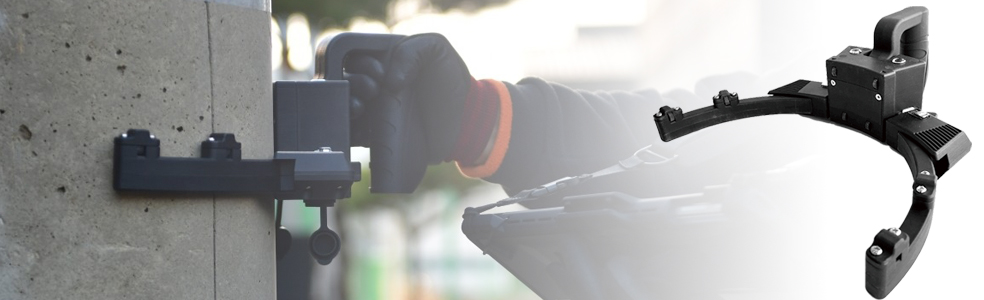

외부용 진단장비
전주외부에서 전주의 외측면 스캔
- MR Type Sensor x 8
- Battery 6000mAh
- 무선 : Bluetooth 4.0 이상
- 유선 : USB 2.0 이상

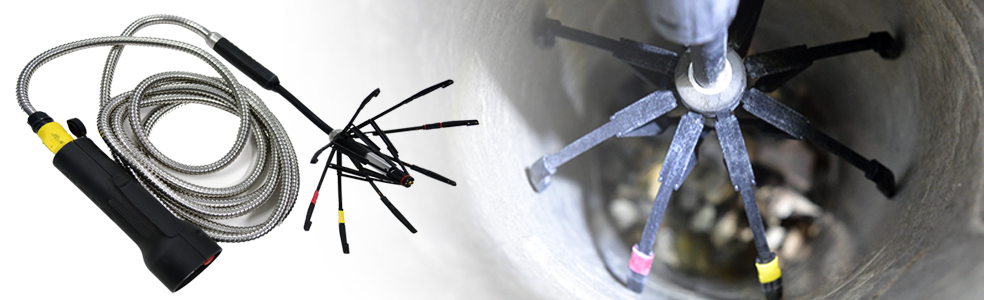

내부용 진단장비
전주 내 투입후 전주 내측면 스캔
- Linear Actuator
- MR Type Sensor x 8
- HD Camera
- Battery 6000mAh
- 무선 : Bluetooth 4.0 이상
- 유선 : USB 2.0 이상

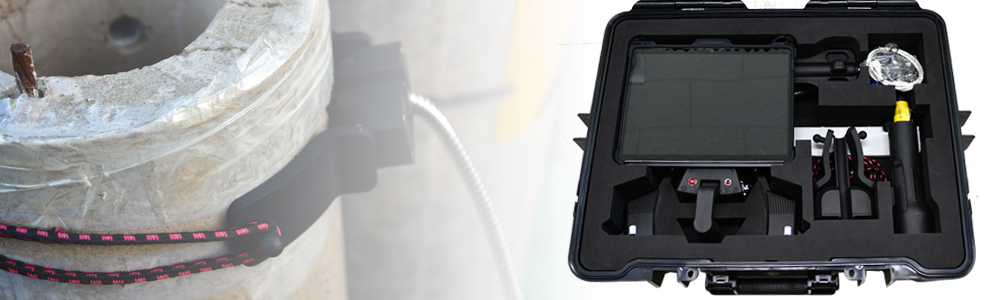

진단장비 케이스+구성품
| - 내부용 진단장치 | - 외부용 진단장치 본체 |
| - 내부용 센서부 케이스 | - 외부용 Sensor-Arm (좌,우) |
| - 내부용 전주 거치대 | - 진단장치 충전기+충전용 Cable |
| - 통신용 USB Cable | * 태블릿 PC일체 (본체+충전기) 별도구매 |

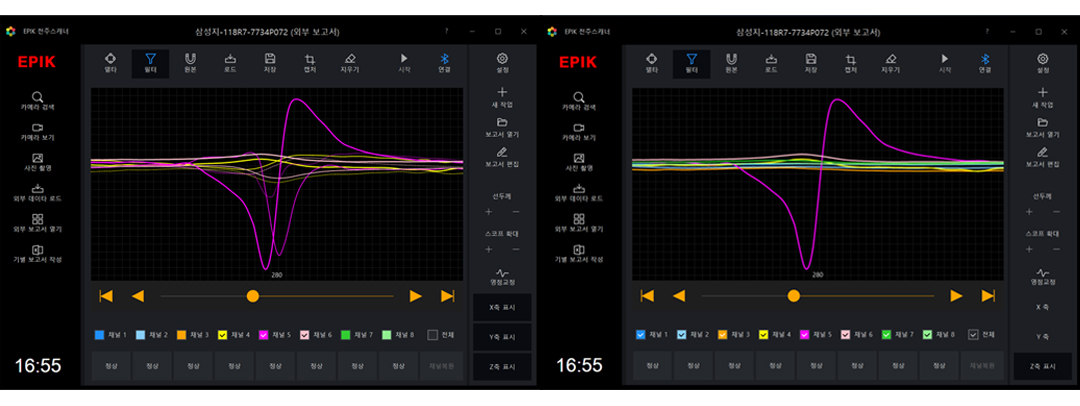

EPIKits 진단 소프트웨어
- OS Platform : Microsoft Windows
- 다양한 진단 Graph 기능
▪ Raw Dta Graph / 3DV Graph
▪ 단일 채널 Graph / 다중채널 Graph / 축별 Graph
- 3DV 분석 Algorithm을 통한 강선 파단 진단 지원 기능
▪ 경고음 및 그래프에 파단 의김 영역 자동으로 표시
- Raw Data 저장 기능 (.csv)
- 진단 Graph Image 저장 기능
- 진단현장 사진자료 관리 기능
- 진단보고서 자동 생성 기능(PDF)
